למה לבחור בנו?
צוות מקצועי
Liaoning Pengcheng Cable Co., Ltd נוסדה בשנת 1990. צוות המחקר והפיתוח של החברה מורכב ממומחים מנוסים בכבלים בתעשייה, ופיתחה באופן עצמאי מגוון מוצרי היי-טק מיוחדים לכבלים.
ציוד מתקדם
ל- Pengcheng Cable יש מספר קווי ייצור מתקדמים בינלאומיים, מפעלים מודרניים, פארקי תעשייה של מפעלי ייצור תיל וכבלים משולבים.
בקרת איכות
מוצרי החברה עברו הסמכת מערכת ניהול איכות ISO9001/IATF16949, הסמכת מערכת ניהול איכות הסביבה ISO14001, הסמכת מערכת ניהול בריאות ובטיחות תעסוקתית ISO45001, הסמכת מערכת ניהול מדידה ISO10012 ועוד 8 הסמכות עיקריות למערכות ניהול.
פתרון חד פעמי
החברה מחויבת בעיקר למחקר ופיתוח וייצור של כבלים חסיני אש גמישים מבודדים מינרליים, כבלים מבודדים מנחושת גליים מבודדים בחגורת נציץ, וסדרת מוליכות גבוהה 8000 חדשה של כבלי חשמל משוריינים נגד לחץ ועמיד לזחילה. כמו גם כבלים מעכבי בעירה נטולי הלוגן, כבלים מעכבי בעירה רגילים, חוטים וכבלים רגילים ועוד מגוון שלם של מוצרי כבלים באיכות גבוהה במפרט מלא מחקר ופיתוח, עיצוב, ייצור, שיווק ושירות.

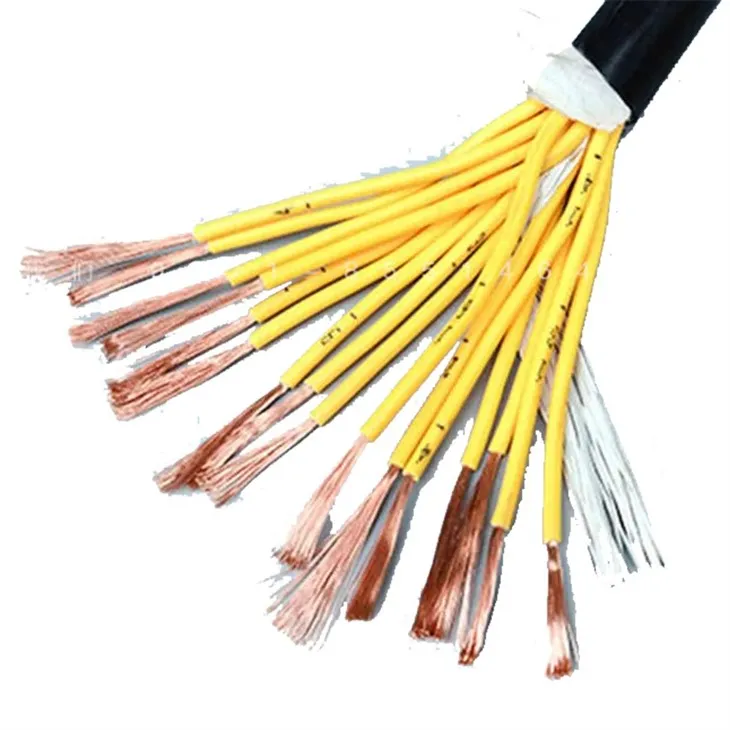

חוטי לוח בקרה הם כבלים מרובי מוליכים המשמשים ביישומי אוטומציה ומכשור. חוטי לוח הבקרה יכולים למדוד ולווסת שידורים של תהליכים אוטומטיים. חוטי לוח הבקרה הם לרוב בדירוג UL ו/או בדירוג CSA.
כבל בקרת תאורה PVC, כבל בקרה מצופה PVC מבודד. k: כבל בקרה, הראשון v: חומר בידוד פוליוויניל כלוריד, השני v: חומר נדן פוליוויניל כלוריד, p: כבל מסוכך, יש שכבה של שכבת סיכוך מתכת בכבל.
מפרטי כבל בקרה KVV דגם פרמטרים טכניים
● מתח מדורג בתדר הספק Uo/U הוא 450/750V.
● טמפרטורת הפעולה המותרת לטווח ארוך של מוליך הכבל היא 70 מעלות.
הליבה של כבל הבקרה היא ליבת נחושת, החתך הנומינלי הוא 2.5 מ"מ ומטה, 2 ~ 61 ליבות; 4 ~ 6 מ"מ2,2 ~ 14 ליבות; 10 מ"מ2,2 ~ 10 ליבות. טמפרטורת הפעלה של כבל בקרה: בידוד גומי הוא 65 מעלות, בידוד PVC הוא 70 מעלות ו-105 מעלות בשתי דרגות.
כבל בקרת KYJY הוא כבל בקרה משוריין משוריין PVC בליבת נחושת מעכב בעירה מרוכז בליבת פלדה מוצלבת. כבל בקרת KYJY מיוצר לפי תקן GB/T9330.3-2008.
כבל בקרת אש, פוליאתילן צולב מסוג XLPE, כבל סינטטי מעוות חוט ליבה, צבע חוט הליבה תואם GB/T 5023.1 מתאים לטמפרטורת הנחת מתח מדורג 450/750V לא נמוכה מ-0 מעלות.
כבל בקרה בעל 4 ליבות, כבל בקרה של byj מתאים למעטפת פוליוויניל כלוריד במתח מדורג של 450/750V, פוליאתילן מוצלב מסוג XLPE, כבל סינטטי מעוות חוט ליבה, צבע חוט ליבה בהתאם לבחירה כרומטוגרפית מועדפת של GB/T 5023.1 ו-JB/T 8734.1.
כבל הבקרה הוא כבל בקרה מבודד PVC ומעטף PVC המתאים למפעלי תעשייה וכרייה, מחלקות אנרגיה ותחבורה, למתח מדורג AC מתחת ל-450/750 וולט לשליטה, הגנה על קווים ואירועים אחרים.
כבל בקרה מוגן 4 ליבות, מתאים למתח נקוב 450/750V טמפרטורת הפעלה אינה גבוהה מ-70 מעלות, טמפרטורת ההתקנה אינה נמוכה מ-0 מעלות.
ההבדל בין כבל בקרה לכבל מכשור הוא בעיקר בשימוש. כל אחד יכול להיות מוצק או תקוע. עוד ב"ימים הטובים" לחוטי לוח הבקרה (למנועים) היה צורך בחוט גדול יותר מכבלי מכשור על מנת להתמודד עם הזרמים הגדולים יותר הנדרשים למתחי המנוע. הם בדרך כלל הסתיימו תחת מסופי בורג, וחוט מוצק מקל על סיום זה.
כבלי המכשור היו בקוטר קטן יותר ועשויים לעתים קרובות מחוט תקוע שהוא גמיש יותר. כיום, עם שימוש רב יותר בבקרות מתנע אלקטרוניות, זה בעיקר חיווט בקרת מיתוג (מפסק) שצריך את החוט בקוטר הגדול יותר.
ההבדל הנוסף בין 2 הסוגים הוא שכבל המכשור הוא בדרך כלל זוג מסוכך (מוגן), מעוות. בנייה זו משמשת למזער "הצלבה" (צימוד אינדוקטיבי) הגורם לקריאות שגויות עבור המכשור. חוטי לוח הבקרה, שהמעגלים שלהם פעלו ברמות של 125 VDC, 110 VAC או 220 VAC היו בדרך כלל חסינים לכך, ולכן לא דרשו את המיגון.
כיום, כאשר אותות הבקרה פועלים ב-24 VDC, מומלץ גם עבורם את מבנה הצמד המעוות הממוגן.
אתה עדיין צריך להיות זהיר לגבי הפרדת רמות, אבל כל עוד אתה מתמודד עם מתחי DC נמוכים (28 V מקסימום), עומסים התנגדות ושימוש בכבלים מסוככים של זוג מעוות, אתה יכול לשלב את ליבות הבקרה והמכשור לכבל אחד שבו נָחוּץ. (עדיין עדיף לשמור אותם בנפרד.) כדאי גם לשמור עומסים אינדוקטיביים (כמו סולנואידים וממסרים) נפרדים מהמכשור, מכיוון שהם יכולים ליצור מתחי ספייק אינדוקטיביים גבוהים כאשר הם מובטלים.
אתה עדיין צריך לבחור גודל חוט מספיק כדי להתמודד עם הזרם המרבי ומבודד עבור המתח המרבי.
האם אתה יכול להשתמש בחוט לוח בקרה לחשמל
חוטי לוח הבקרה מעבירים אנרגיה חשמלית ישירות מנקודת חלוקת החשמל של מערכת החשמל לקווי חיבור החשמל של ציוד חשמלי שונים, בעוד כבלי חשמל משמשים בעיקר להולכת אנרגיה חשמלית חזקה בייצור, הפצה, הולכה, טרנספורמציה, וקווי אספקת חשמל, והזרם העובר דרכם גדול. כבל החשמל משמש בקו הראשי של מערכת החשמל כדי להעביר ולהפיץ אנרגיה חשמלית בעלת פונקציות גדולות.
חוטי לוח בקרה מיוצרים בהתאם לתהליכי אבטחת איכות ובקרת איכות המחמירים. במטרה להציע שירות עבור מסגרת הזמן שהוגדרה מראש, חוטי לוח הבקרה יפעלו ללא רבב במשך כל החיים.
היתרונות של חוטי לוח בקרה כוללים:
● קל משקל
● גמישות המתאימה לכל מבנה
● יעילות מכנית
● שימושי עבור מגזרים מרובים
● תפקוד נגד הפרעות
● חיי שירות ממושכים
● מאפיין עמיד בפני שחיקה
● חומר לא קורוזיבי
אמנם ישנם סוגים שונים של חוטי לוח בקרה, אך רובם כוללים מבנה דומה. הם מורכבים משבעה צרורות בודדים של תיל. במרכז חוט לוח בקרה נמצא צרור חוטים בודד, המוקף בשישה צרורות חוטים נוספים.
רוב סוגי חוטי לוח הבקרה עשויים מפלדה. עם זאת, חלקם עשויים מפלדת פחמן, בעוד שאחרים עשויים מפלדת אל חלד. חוטי לוח הבקרה מפלדת פחמן חזקים יותר, אך חסרים להם תכונות עמידות בפני קורוזיה של נירוסטה. ללא קשר לחומר, חוטי לוח הבקרה כבר חזקים מכיוון שהם בנויים ממספר חבילות של חוטים.
כיצד אוכל לבחור את גודל חוט לוח הבקרה
ראשית, למדוד את ירידת המתח הגבוהה ביותר המותרת.
שנית, חשב את זרם העומס.
שלישית, עליך לדעת שהכבל המתאים ביותר יהיה כזה בעל דירוג הזרם הקרוב ביותר לזרם העומס המחושב. מספר תרשימים עם גדלי כבלים ודירוג זרם מתאים זמינים בקלות באינטרנט. השתמש בתרשים כזה כדי לבחור כבל מתאים.
רביעית, השתמש בתרשים כדי לאתר גם ירידת מתח במטרים או 100 רגל, בהתאם למערכת המועדפת שלך.
חמישית, השתמש בנוסחה הבאה של גודל הכבל ודירוג הזרם לחישוב נפילת מתח לאורך האורך האמיתי של מעגל החיווט.
● אם ברצונך לחשב את ירידת המתח למטר, (אורך בפועל של המעגל x נפילת וולט עבור 1 מטר) /100
● אם אתה רוצה למצוא את ירידת המתח ב-100ft (אורך בפועל של המעגל x נפילת וולט עבור 100ft) /100
לאחר חישוב האמור לעיל, עליך להכפיל את הערך שאתה מקבל עם מקדם העומס:
גורם עומס=זרם עומס שיילקח על ידי כבל/ זרם מדורג של כבל (שצריך להופיע בתרשים שאליו אתה מתייחס).
כעת, הגעתם לערך נפילת המתח של הכבל כאשר זרם העומס עובר דרכו.
אם ערך זה קטן ממפל המתח המרבי המותר, אזי גודל הכבל שנבחר אמור להיות בסדר.
אם הערך גבוה מהערך של ירידת המתח המקסימלית המותרת, יש לחשב את ירידת המתח עבור הכבל הבא בגודל גדול יותר לפי התרשים המוזכר. יש להמשיך בתהליך זה עד שערך מפל המתח יפחת מערך מפל המתח המרבי המותר.
כמה ליבות יש לחוט של לוח בקרה
מספר הליבות של כבל החשמל קטן יחסית, כולל ליבה בודדת, שתי ליבות, 3 ליבות, 4 ליבות ו-5 ליבות. על פי הדרישות של רשת החשמל, המקסימום הוא בדרך כלל 5 ליבות. חוטי לוח הבקרה משמשים להעברת אותות בקרה, המכילים מספר רב של ליבות, החל מ-2 ליבות ועד 61 ליבות או יותר. חוטי לוח הבקרה משתמשים גם במבנים שונים של חוטי ליבה ובאמצעי מיגון כדי להשיג השפעות תאימות אלקטרומגנטית משביעות רצון.
ממה עשויים חוטי לוח הבקרה
חוט לוח בקרה עשוי מכבל מכני (חבל תיל), אשר בנוי בדרך כלל מפלדה מגולוונת, נירוסטה או סגסוגות אחרות. חוטי לוח בקרה הם מכלול או מערכת של כבלים ורכיבים, כגון אביזר כדור ושוק, כאשר ישנה קלט או פעולה הגורמת לפלט או לתוצאה.
טיפים להתקנת חוטי לוח הבקרה
● הליבה המוליכה של הכבלים
עבור הליבה המוליכה, אתה צריך לדעת מאיזה חומר הליבה המוליכה עשויה, כמה חתך הליבה, ואיך מספר הסיבים הקטנים בתוך הליבה. תוכל לשקול אפשרויות בנייה מתאימות כדי להבטיח שיעילות ההולכה של הכבל לא תפחת.
חומר הליבה וחתך הליבה ישפיעו על מרחק השידור. מספר הסיבים הקטנים יגדיל את הרכות של הליבה (הגדלת רדיוס העיקול של הכבל) ויגדיל את היכולת לספוג את הרטט הנגרמת מהמכונות שמסביב.
● סרט מגן של כבלים
סרט מגן עוזר לשלוט בכבלי חשמל כדי להעביר אותות טוב יותר. הם עשויים מרדיד אלומיניום דק או רשת נחושת מצופה פח. החומר העשוי מרדיד אלומיניום מוצק למדי, ולכן יש צורך לשים לב לרדיוס הכיפוף המותר כדי למנוע שבירת שכבת האנטי-הפרעות של חוט לוח הבקרה.
● מתח כבלים
מתח הפעלה הוא גם גורם שכדאי לקחת בחשבון בעת התקנת כבלי חשמל. בדרך כלל, כבלים עם מתח של 300V/500V או 0.6/1kV ינותבו למערכת מגש כבלים נפרדת ממערכות עם מתח נמוך<100V.
לפני התקנת חוט לוח הבקרה, עליך ללמוד היטב על הדרישות הטכניות של הפרויקט כדי לקבל הבנה מסוימת של סביבת ההפעלה, והתרכובות שכבל החשמל חייב להיחשף אליהן מדי יום.
בהתבסס על סביבת ההתקנה, חוטי לוח הבקרה מסווגים לרוב לסוגים רבים עם תכונות כגון כבלים נגד הפרעות, כבלים עמידים בשמן וכימיקלים, כבלים עמידים בפני אש וכו'.
בתהליך התקנת חוטי לוח בקרה, ישנם שני גורמים חשובים שעלינו לשים לב למיקום ההתקנה בין כבלי החשמל ולטמפרטורת הסביבה של כבלי החשמל.
שני הגורמים לעיל משפיעים ישירות על האמפראז'. זה משפיע על תהליך ההולכה החשמלית של ציוד בתהליך הייצור.
● מיקום התקנה בין כבלי חשמל
עבור מיקום ההתקנה בין כבלים, הסיבה להבדל באמפראז' נובעת מהחום שנוצר בתוך כבל החשמל. באותו זמן, החשמל יאבד עקב תהליך המרת אנרגיה חשמלית לאנרגיית חום.
אם הכבלים ממוקמים זה ליד זה, במהלך העברת הכוח, הטמפרטורה בין הכבלים תהדהד, תגרום לעלייה של הטמפרטורה הכוללת ולהפחתת האמפראז' בכבל.
● טמפרטורת הסביבה של כבל החשמל.
לטמפרטורת הסביבה של התקנה יש השפעה רבה על האמפראז' של הכבל. טמפרטורה של 30 מעלות נחשבת לאידיאלית לזרם כאשר מקדם השינוי אינו גדול מדי, אך ככל שהטמפרטורה תעלה ל-60 מעלות, האמפראז' יירד באופן משמעותי. לכן, בתהליך התקנת חוטי לוח בקרה עלינו לשקול היטב את סביבת ההתקנה וכן את סידור הכבלים כך שהכבלים יעבדו ביעילות הטובה ביותר.
המפעל שלנו
Liaoning Pengcheng Cable Co., Ltd. נוסדה בשנת 1990, ממוקמת במרכז הצפון מזרחי של מחוז העסקים שניאנג וטיילינג, היא החוזק המקיף של חוד החנית של מפעלי ייצור תיל וכבלים. ל- Pengcheng Cable יש מספר קווי ייצור מתקדמים בינלאומיים, מפעלים מודרניים, פארקי תעשייה של מפעלי ייצור תיל וכבלים משולבים. החברה ממוקמת כעת בפארק התעשייה Xintaizi, מחוז ליאונינג, ומשתרע על שטח של כמעט 150 דונם, שטח המפעל יותר מ-50 דונם. החברה מחויבת בעיקר למחקר ופיתוח וייצור של כבלים חסיני אש גמישים מבודדים מינרליים, כבלים מבודדים מנחושת גליים מבודדים בחגורת נציץ, וסדרת מוליכות גבוהה 8000 חדשה של כבלי חשמל משוריינים נגד לחץ ועמיד לזחילה. כמו גם כבלים מעכבי בעירה נטולי הלוגן, כבלים מעכבי בעירה רגילים, חוטים וכבלים רגילים ועוד מגוון שלם של מוצרי כבלים באיכות גבוהה במפרט מלא מחקר ופיתוח, עיצוב, ייצור, שיווק ושירות. מוצרי Pengcheng נמצאים בשימוש נרחב ברשת חכמה, כוח אנרגיה, בנייה ירוקה, מפעל חכם ובתי חולים ותחומים אחרים. יש כיום מספר פטנטים תקפים.
התעודה שלנו
מוצרי החברה עברו הסמכת מערכת ניהול איכות ISO9001/IATF16949, הסמכת מערכת ניהול איכות הסביבה ISO14001, הסמכת מערכת ניהול בריאות ובטיחות תעסוקתית ISO45001, הסמכת מערכת ניהול מדידה ISO10012 ועוד 8 הסמכות עיקריות למערכות ניהול. כמו גם רישיון ייצור מוצר תעשייתי לאומי, אישור מוצר חובה לאומי (אישור 3C), אישור PCCC והסמכת איכות CQC בסין, אישור תווית מעכב בעירה, אישור תווית מעכב אש ואישורים אחרים.
שאלות נפוצות
